体感振動 Bass Shaker™

振動ユニット ACT-50-4

Bass Shaker ACT-50-4

ACT-50-4(50W 4Ω)ユニットは、最大入力75W(連続動作50W)のハイパワーなユニットです。

ACT-50-4 の特徴

ACT-50-4の特徴は、最大７５Wドライブ可能な高出力と放熱フィンを持つ外形にあります。放熱フィンは、通常のご使用方法では、無用の物ですが、少々ドライブ時間が長い場合には、放熱効果として機能します。

最大入力と連続入力

最大入力と連続動作の出力に差があります。通常の定格は５０Wですが、強い振動を必要とする場合には、７５Wまでのオーバーロードが可能です。通常、常時振動を加えつづけるのは好ましくありませんので、瞬時の振動のみで最大出力を使用するためにこのようになっています。連続的に高出力でドライブするとかなり高温になりますので、連続ドライブでは、定格の５０W以下でご使用ください。

ACT-50-4 外観と定格

Max Force Resonance Useable Freq. Range Nominal Impedance Min,Impedance Power Continuous Power Max Net Weight Bolt Holes Height

132 N 40 Hz 20-80 Hz 4 ohms 3.2 ohms 50 W RMS 75 W RMS 1.4 Kg 4 x 90°130 mm dia 68 mm

ACT-50-4仕様書

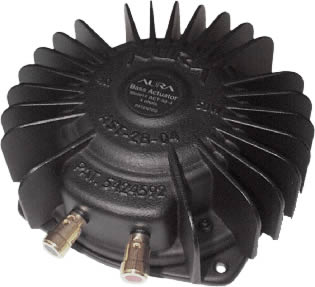

	上面写真 こちら側が外側になります 角の４点の穴が４φの取り付けビス用の穴です。
	底面(取付面)写真 こちら側は取り付け底面となり、座席などへの設置面です。 中央部分には、コルク材が張られています。

ACT-50-4とACT-25-4の違いについては、振動ユニットの違いのページに記載しておりますので併せてご覧ください。
