体感振動システムの納入事例 : PEUGEOT 206 WRC Theater プジョー206 WRC シアターの概要

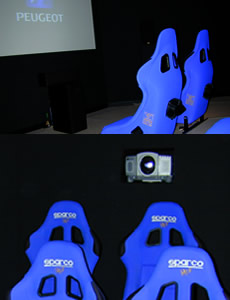

プジョー206 WRCシアター 内部 / バケットシートとビデオプロジェクター

システム概要 / 体感振動ビデオシアター

シアターは、ビデオプロジェクター映像音声ドルビーAC3 5.1Chサラウンドでビデオプログラムが再生されます。

プジョー206 WRCシアター 内部 / 台座の様子

客席は、7席あり、WRC(世界ラリー選手権)のワークスチームでも採用されているSPARCOのバケットシート(REVU)が段差のついたベース(台座)に取り付けられています。

DUAL DRIVE PLUS

DUAL DRIVE PLUSは、弊社が、BassShakerシステムとしてお客様にお勧めしている1シートを背面と底面から振動することで、振動演出効果を最大に発揮させるためのシステムです。

DUAL DRIVE PLUSは、50W (最大75W)のユニット2個を使用し1座席で100W (最大150W)の出力となる強力な体感シートを実現します。

座席に2+台座内6ユニット

BassShakerはバケットシート(REVU)の背面と底部に1ユニットずつ取り付けたDUAL DRIVE PLUSシステムに加えて、ベース(台座)内にも6ユニットのBassShakerを加え、1シートあたり最大150W(+ベース振動)、合計1500WのハイパワーなBassShakerの力をフルに発揮するような振動システムになっています。

ハイパワーな振動システム

日本国内では、比較的振動パワーを落として本来の限界まで使用することが少ないBassShakerシステムですが、PEUGEOT 206 WRC シアターでは、7席に1500Wを使用する強力な演出が実現されました。

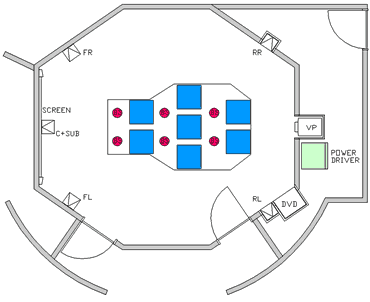

プジョー206 WRC シアター 平面配置
プジョー206 WRC シアター 平面配置図
BassShaker ACT-25-4

ACT-25-4は、米国の通常規模のシアターなどで最も多く採用されている25W(最大50W)のユニットです。

観客収容人数が多いシアターでは総出力が大きくなりすぎる場合があるため、25Wユニットを通常ドライブ能力程度で使用されることがあります。

この場合も、AURA SOUND®のBassShakerの場合には、独自のコイル技術によってハイパワーな振動となりますが、DUAL DRIVE PLUSのようにACT-50-4(50W)×2システム程の力はありません。

ACT-25-4(25W)ユニットが採用される米国などの通常のシアターシステムで換算すると実に40シート超(オーバードライブ時最大では60シート)のパワーを7シートに投入した非常にパワフルなシステムになりました。

ハイパワーにする理由

BassShakerシステムのご紹介:体感振動演出とはのページでご紹介しましたように、人の振動体感にリアル感を出すためには、深部感覚(筋や腱、骨膜にある感覚器)を刺激する振動が必要になります。

体感振動システムのドライブ
体感振動システムのドライブ
バケットシート背面の振動ユニット
バケットシート背面の振動ユニット

PEUGEOT 206 WRC シアターで採用されたDUAL DRIVE PLUSシステムでは、背面、底面に加えて接地するベース(台座)まで振動させているため、強力に深部感覚を刺激することが可能になります。


WRC車載映像に振動を演出

実際のプジョー206がWRCで無舗装道を走行時の車両が飛びはねるほどの振動や重力加速を再現することはできませんが(再現すると観客のみなさんへの影響も問題ありますので)、WRCでWタイトルに輝いたプジョー206の勇士とそのオンボード映像をビデオプロジェクターで見ながら、SPARCOの本物のシートで、錯覚を覚えるほどの刺激的な体感システムとなりました。

ドルビーAC3

DVDなどでおなじみの5.1ch (L,C,R,SL,SR+BASS)の映像音声用ドルビーサラウンドフォーマットです。 今回は、客席をBassShakerで振動させるためにサブウーファー用Chを振動専用トラックとして利用しています。

ドルビー研究所のリンクとご紹介は、リンクページにあります。

ドルビー研究所の紹介


SPARCO REVU
SPARCO

スパルコ社(伊)は、レーシングギアなどのパーツ、レーシングスーツ、グローブ、ヘルメットなどの多くのモータースポーツ用品を製造販売するメーカーです。

国内ではたくさんのカー用品店が扱っています。


SPARCO REVU

シアターの客席に使用されたREVUというシートは、SPARCOがワークスチームの依頼によって共同開発したモータースポーツ向きのシートで、WRC(世界ラリー選手権)で多くのワークスチームに採用されている物です。

当然ですが、FIA(国際自動車連盟)の認可品でレースに実使用可能です。 カラーバリエーションは、赤、黒、青がありますが、もちろん、プジョーブースでは青色のシートを使用しています。
