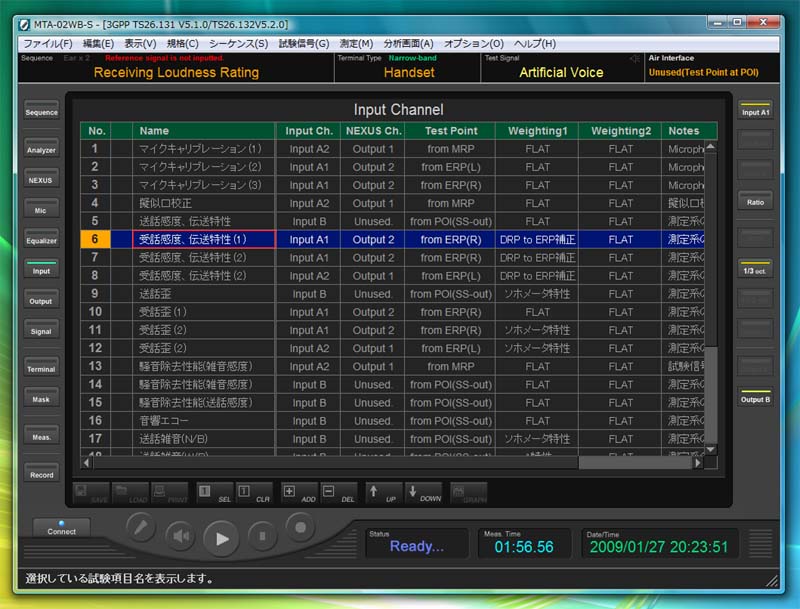

Input Channel画面表示の例

測定の設定 : 入力設定(Input Channel)

入力設定

Input Channel

測定器の入力チャンネルに関する設定を行います。入力チャンネルは3系統(ただし、Input A2とBは切替)あるため、接続を切り替えることなく測定することが可能です。

入力チャンネル
(Input Ch.)
Input A1, Input A2, Input B
NEXUS™の出力チャンネル
(NEXUS Ch.)
NEXUS™マイクロホンアンプを制御します。
・Unused(使用しない)
・Output1
・Output2
テストポイント
(Test Point)
SLRなど結果算出時の測定データを選択するため、テストポイントを設定します。
・from POI (SS-in)
・from POI (SS-out)
・from MRP
・from ERP (R)
・from ERP (L)
重み付け
(Weighting 1, 2)
同時に2つの重み付けが可能です。
・FLAT
・A特性
・ソホメータ特性
・HATS人工耳特性
・人工耳漏洩補正
・DRP to ERP補正
重み付けについて
ソホメータ特性 ITU-T O.41で規定されている雑音測定で使用する重み付けです。
HATS人工耳特性 HATSの頭による音の回折効果と外耳道の音響特性の補正を行います。 HATS使用したハンズフリー端末の両耳測定時に選択します。
人工耳漏洩補正 密閉型の人工耳(Type1)を使用して測定する場合、実際の人間の耳での 漏洩をシミュレートするための補正です。
DRP to ERP補正 人工耳(Type3.2) を使用して測定する場合、DRP (Drum Reference Point) からERP (Ear Reference Point)に特性を補正します。
