ハードウェア仕様
ソフトウェア動作環境
マイクロホン信号の入力や試験信号の出力などを行うユニットです。 Ethernet端子を使用してパソコン（Windows）とLAN接続し、IPアドレスを 設定することにより専用のソフトウェアからコントロールが可能です。
MTA-02WB-S 測定器入出力パネル
MTA-02WB-S 測定器ハードウェア 前面パネル
MTA-02WB-S 測定器ハードウェア 背面パネル

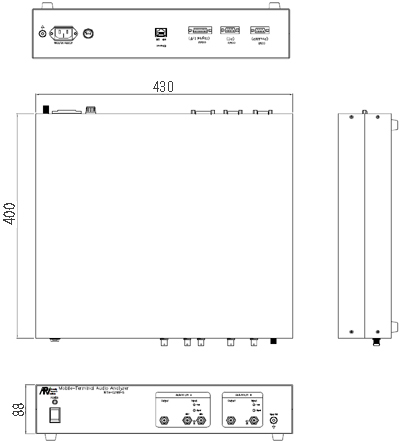

MTA-02WB-S 測定器ハードウェア外形寸法
430(W) × 88(H) × 400(D)
（ゴム足、コネクタを除く）
MTA-02WB-S 測定器ハードウェア仕様
| 項目 | 仕様 |
|---|---|
| ANALOG I/O A | |
| Output | BNCコネクタ 不平衡出力 インピーダンス 10Ω以下 最大出力 +6dBm (600Ω負荷時) |
| Input CH - 1 | BNCコネクタ 平衡入力 インピーダース 10kΩ 最大入力レンジ 2Vrmsフルスケール |
| Input CH - 2 | BNCコネクタ 平衡入力 インピーダンス 10kΩ 最大入力レンジ 2Vrmsフルスケール (ANALOG I/O B Inputと切換) |
| ANALOG I/O B | |
| Output | BNCコネクタ 不平衡出力 インピーダンス 10Ω以下 最大出力 +6dBm (600Ω負荷時) |
| Input | BNCコネクタ 平衡入力 インピーダース 10kΩ 最大入力レンジ 2Vrmsフルスケール (ANALOG I/O A Input CH-2と切換) |
| 通信制御 I/F | |
| Ethernet | RJ-45 (10Base-T/100Base-TX) |
| COM 1 (Pre AMP) | D-sub9ピン オス(RS-232C) 実装 |
| COM 2 (PC) | D-sub9ピン メス(RS-232C) 実装 |
| 電源、外形、重量ほか | |
| 電源 | AC100V 50/60Hz |
| 消費電力 | 約20W |
| 外形寸法 | 430(W) × 88(H) × 400(D) （ゴム足、コネクタを除く） |
| 重量 | 約3.8 kg |
| 仕上げ | パネル：日塗工U75-80B近似色 メラミン焼付塗装 本体 ： 日塗工U69-20D近似色 メラミン焼付塗装 レザートーン仕上 |
MTA-02WB-S ソフトウェア動作環境
| 項目 | 分類 | 動作環境 |
|---|---|---|
| コンピュータ本体 | OS | 動作確認済みOS Windows Vista Windows XP Windows 2000 |
| 処理能力 |
Pentium III 500MHz 以上のCPU メモリ 128MByte以上を推奨 Vistaにおいては、 1GHz以上の32ビット（x86）プロセッサ メモリ 1GB以上を推奨 |
|
| 外部インターフェイス | TCP/IPプロトコルネットワークカード ネットワーク接続ケーブル CD-ROMドライブ（インストール時のみ） RS-232Cポート（インストール時のみ） | |
| ディスプレイアダプタ | 1024×768 dot以上の出力画面解像度 16bit カラーモード以上の色表示能力 |
|
| 補助記憶領域 （ハードディスク） |
3MByte（アプリケーション格納用） 他にデータ保管用として数MByteが必要 |
|
| ディスプレイ | 画面表示能力 | 1024×768 dot以上の画面解像度 16bit カラーモード以上の色表示能力 |
