3GPP - 感度周波数特性マスクカーブ
マスクカーブとは送受話感度周波数特性における端末に要求される低域から高域までの周波数範囲と適切な音量を示したものでUpper Limit（上限値）とLower Limit（下限値）が3GPP規格で定められています。
マスクカーブは、ハンドセットやヘッドセット、ハンズフリー端末の種類に応じて、ナローバンド／ワイドバンド別に周波数範囲が規定されています。
送話感度周波数特性のワイドバンド・ナローバンド別のハンドセット・ヘッドセットのマスクカーブを弊社測定システムのソフトウェア表示例でご紹介します。
お問合せ
お客様のお手持ちの機器や測定室（無響室）に合わせてシステム構成、設置方法などをご提案の上、お見積り、納入いたしますのでご要望ください。

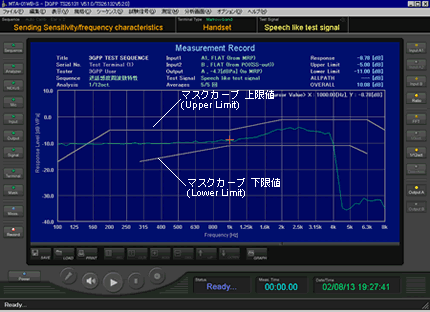

Wide-band 送話感度周波数特性マスクカーブ (Handset/Headset)
周波数の横軸は、100Hzから8KHz、縦のメモリは20dB
| Frequency[Hz] | Upper Limit[dB] | Lower Limit[dB] |
|---|---|---|
| 100 | -12 | --- |
| 200 | 0 | --- |
| 300 | 0 | -12 |
| 1000 | 0 | -6 |
| 2000 | 4 | -6 |
| 5000 | 4 | -6 |
| 6300 | 4 | -9 |
| 8000 | 0 | --- |
Table9 :Sending sensitivity/frequency mask

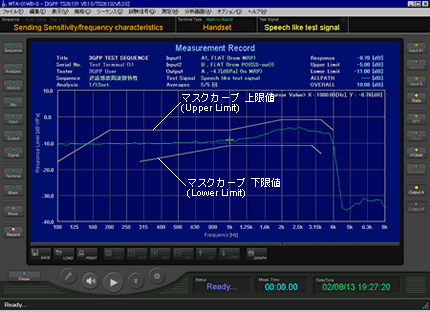

Narrow-band 送話感度周波数特性マスクカーブ (Handset/Headset)
周波数の横軸は、100Hzから8KHz（ナローバンドは4KHｚまで）、縦のメモリは20dB
| Frequency[Hz] | Upper Limit[dB] | Lower Limit[dB] |
|---|---|---|
| 100 | -12 | --- |
| 200 | 0 | --- |
| 300 | 0 | -12 |
| 1000 | 0 | -6 |
| 2000 | 4 | -6 |
| 3000 | 4 | -6 |
| 3400 | 4 | -9 |
| 4000 | 0 | --- |
Table1 :Sending sensitivity/frequency mask
