測定器本体仕様
マイクロホン信号の入力や試験信号の出力などを行うユニットです。Ethernet端子を使用してパソコン（Windows）とLAN接続し、IPアドレスを設定することにより専用のソフトウェアからコントロールが可能です。
測定器入出力パネル
前面 |
背面 |
測定器本体仕様
|
項 目
|
仕 様
|
|
ANALOG I/O A
|
|
Output
|
BNCコネクタ 不平衡出力
インピーダンス 10Ω以下
最大出力 +6dBm (600Ω負荷時) |
|
Input CH - 1
|
BNCコネクタ 平衡入力
インピーダース 10kΩ
最大入力レンジ 2Vrmsフルスケール |
|
Input CH - 2
|
BNCコネクタ 平衡入力
インピーダンス 10kΩ
最大入力レンジ 2Vrmsフルスケール
(ANALOG I/O B Inputと切換) |
|
ANALOG I/O B
|
|
Output
|
BNCコネクタ 不平衡出力
インピーダンス 10Ω以下
最大出力 +6dBm (600Ω負荷時) |
|
Input
|
BNCコネクタ 平衡入力
インピーダース 10kΩ
最大入力レンジ 2Vrmsフルスケール
(ANALOG I/O A Input CH-2と切換) |
|
Ethernet
|
RJ-45 (10Base-T/100Base-TX) |
|
COM 1 (Pre AMP)
|
D-sub9ピン オス(RS-232C) 実装 |
|
COM 2 (PC)
|
D-sub9ピン メス(RS-232C) 実装 |
|
電源
|
AC100V 50/60Hz |
|
消費電力
|
約20W |
|

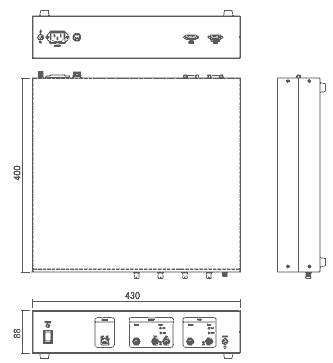

外形寸法
|
430(W) × 88(H) ×
400(D)
（ゴム足、コネクタを除く） |
|
重量
|
約3.8 kg |
|
仕上げ
|
| パネル： |
日塗工U75-80B近似色
メラミン焼付塗装 |
| 本体
： |
日塗工U69-20D近似色
メラミン焼付塗装 レザートーン仕上 |
|
外形寸法
430(W) × 88(H) × 400(D)
（ゴム足、コネクタを除く）
